概述:
JDBX集中計量表箱是一種安裝電能表的配電箱,門上開有透明抄表窗口,便于抄表。主要用于民用建筑,商業配電系統中,我廠該產品已取得國家強制性產品3C認證證書。
產品參數:
額定工作電壓(Ue):380V/220V
額定絕緣電壓(Ue):500V
頻率:50HZ
主母線額定電流(InA):250A~32A
主母線額定短時耐受電流(Icw):6kA
外殼防護等級:IP20C (操作面IP20C)
結構特點:

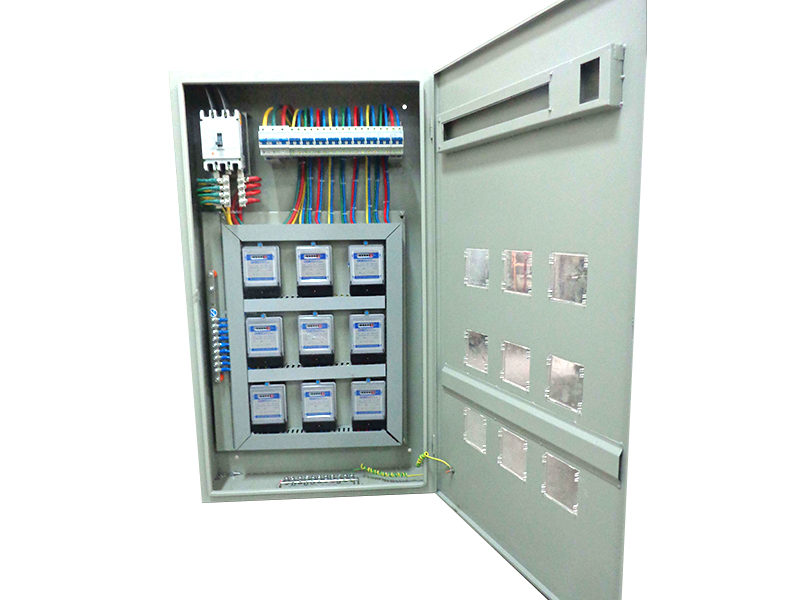

箱體采用厚冷軋鋼板經彎制、焊接而成,正面為單扇右開門,箱門設有門鎖。對應主開關及分回路開關均開有小門。箱門在電能表對應處設有觀察窗,用于觀察電能表的運行情況。箱內所有的電器元件安裝在一塊安裝板上,可方便的裝入箱體內;其中分回路斷路器裝在安裝板上的安裝導軌上。主接地點焊接在箱體內右側下部。箱門用黃綠雙色導線與主接地點連接。箱體上下部有進出線敲落孔。便于與外部導線連接。
產品依據標準:
GB/T7251.3-2017《低壓成套開關設備和控制設備 第3部分:由一般人員操作的配電板》
